Au cœur de chaque moteur à combustion interne se trouve un composant essentiel qui sert de structure fondamentale à l’ensemble du groupe motopropulseur.
Le bloc-cylindres du moteur représente l'un des composants les plus essentiels et les plus robustes de l'ingénierie automobile moderne, fournissant l' ossature structurelle qui permet un fonctionnement efficace dans d'innombrables applications, des voitures particulières aux moteurs lourds.
Comprendre le bloc-cylindres est essentiel pour quiconque travaille avec des moteurs , qu'il s'agisse d'un mécanicien professionnel, d'un étudiant en ingénierie ou d'un passionné d'automobile. Ce guide complet explore tous les aspects des blocs-cylindres , de leurs fonctions de base aux procédés de fabrication avancés et aux exigences d'entretien.
Qu'est-ce qu'un bloc-cylindres de moteur
Le bloc-cylindres, également appelé bloc moteur, constitue la structure de base des moteurs à combustion interne . Cette structure abrite les cylindres où se déroule la combustion et où les pistons effectuent un mouvement de va-et-vient pour générer la puissance.
Le bloc-moteur constitue la structure principale qui supporte et aligne tous les composants majeurs du moteur, notamment le vilebrequin, l'arbre à cames et les bielles.
Les moteurs modernes s'appuient sur des blocs-cylindres fabriqués principalement en fonte ou en alliage d'aluminium pour résister aux températures et pressions extrêmes générées pendant les processus de combustion.
Le bloc doit résister à des forces mécaniques intenses tout en conservant une stabilité dimensionnelle précise afin de garantir un alignement correct de tous les cylindres et composants critiques.
Outre son rôle structurel, le bloc-cylindres intègre des systèmes essentiels à la lubrification, au refroidissement et à la transmission de la puissance du moteur. Il contient un réseau complexe de conduits d'huile et de liquide de refroidissement qui régulent la température et assurent la lubrification afin de prévenir les dommages importants dus à la chaleur et au frottement.
Composants clés du bloc-cylindres
Le bloc-cylindres intègre plusieurs éléments qui interagissent pour assurer le fonctionnement du moteur. Comprendre ces composants clés permet de comprendre le fonctionnement du bloc-cylindres au sein du système moteur.
Alésages de cylindres et chambres de combustion
Le carter-cylindres est l'élément le plus visible d'un bloc-moteur. Ces ouvertures usinées avec précision abritent les pistons et forment la limite inférieure des chambres de combustion où le mélange air-carburant est comprimé et enflammé.
Les parois du cylindre doivent conserver des dimensions exactes pour garantir un ajustement correct du piston et un taux de compression correct tout en résistant aux pressions intenses générées lors de la combustion.
Dans les moteurs en ligne, tous les cylindres sont disposés sur une seule rangée, tandis que dans les moteurs en V, ils sont disposés en deux bancs inclinés. Quelle que soit la configuration, chaque alésage de cylindre nécessite un usinage précis afin d'éviter une usure excessive et de garantir des performances moteur optimales.
Système de support de vilebrequin
La partie inférieure du bloc-cylindres contient le carter et les paliers principaux qui supportent le vilebrequin . Ces éléments structurels principaux comprennent les chapeaux de palier et les tourillons qui fixent le vilebrequin tout en permettant une rotation fluide.
Les bielles se fixent au vilebrequin dans cet environnement de carter protégé, transférant la puissance des pistons alternatifs au mouvement de rotation.
Réseaux de refroidissement et de lubrification
Des conduits de refroidissement entourent chaque cylindre afin de faire circuler le liquide de refroidissement et d'éviter la surchauffe du moteur. Ces conduits sont reliés à la pompe à eau et au radiateur, formant ainsi un système complet de gestion thermique.
De même, les galeries d'huile distribuent l'huile moteur sous pression dans tout le bloc, assurant ainsi une lubrification adéquate de tous les composants mobiles.
L'intégration de ces composants séparés au sein du bloc élimine le besoin de plomberie externe tout en protégeant les circuits de fluides vitaux de la contamination et des dommages.
Fonctions principales du bloc-cylindres du moteur
Le bloc-cylindres remplit de multiples fonctions essentielles qui permettent un fonctionnement fiable du moteur dans diverses applications et conditions d'utilisation.
Intégrité structurelle et alignement des composants
Le bloc assure l'intégrité structurelle de l'ensemble moteur , garantissant un alignement précis de tous les composants principaux en fonctionnement. Cette base rigide empêche toute flexion ou déformation susceptible d'endommager les joints, les roulements ou autres composants de précision.
Les surfaces de montage de la culasse , du carter d'huile et des différents composants du moteur nécessitent un usinage précis pour garantir un fonctionnement sans fuite.
Formation de la chambre de combustion
En association avec la culasse, le bloc-cylindres forme des chambres de combustion complètes où se déroule la combustion. Le joint de culasse assure l'étanchéité entre le bloc et les culasses, créant ainsi un environnement étanche pour une combustion contrôlée.
Cette chambre étanche doit résister à des pressions extrêmes tout en maintenant des taux de compression appropriés pour une combustion efficace du carburant.
Transfert de puissance et support
Le bloc-moteur supporte le vilebrequin qui transforme le mouvement alternatif des pistons en énergie de rotation. Le volant moteur est fixé au vilebrequin à l'intérieur du carter d'embrayage du bloc-moteur et transmet la puissance à la transmission.
Ce transfert de puissance s'effectue grâce à des surfaces de roulement précisément alignées qui doivent conserver leur géométrie tout au long de la durée de vie du moteur.
Support système intégré
Les blocs-cylindres modernes intègrent des points de fixation et des passages pour de nombreux systèmes du moteur. Les composants de la distribution, les injecteurs de carburant , les bougies d'allumage et les orifices d'échappement sont tous en contact avec le bloc, soit directement, soit par l'intermédiaire de la culasse.
Cette intégration réduit la complexité tout en garantissant un alignement et une étanchéité appropriés entre les composants séparés.
Types de configurations de blocs-cylindres
Les fabricants de moteurs utilisent différentes configurations de blocs-cylindres pour optimiser les performances, l'encombrement et le rapport coût-efficacité pour différentes applications.
Blocs-cylindres en ligne
Les configurations en ligne disposent tous les cylindres sur une seule rangée droite , créant une conception simple qui offre une excellente accessibilité pour la maintenance et une fabrication rentable.
Ces blocs fonctionnent bien pour les moteurs de plus petite cylindrée et offrent un accès facile aux composants tels que le remplacement des bougies d'allumage et les réglages des soupapes.
Les moteurs à quatre et six cylindres en ligne représentent les applications les plus courantes, notamment dans les voitures particulières où la simplicité et le rendement énergétique priment sur la puissance maximale.
Blocs-cylindres de type V
Les blocs-cylindres en V comportent deux rangées de cylindres disposées en angle , généralement à 60 ou 90 degrés. Cette configuration permet d'intégrer davantage de cylindres dans un moteur plus court, ce qui le rend plus compact tout en autorisant une puissance supérieure.
Les moteurs V6 et V8 dominent les applications de performance et les camions où les contraintes de densité de puissance et d'encombrement dictent les décisions de conception.
La configuration en V nécessite des procédures de fabrication et de maintenance plus complexes, mais offre un équilibre supérieur et un fonctionnement plus fluide par rapport aux conceptions en ligne équivalentes.
Configurations Boxer et Radial
Les blocs -cylindres à plat disposent les cylindres horizontalement en rangées opposées , créant un centre de gravité bas qui améliore la tenue de route du véhicule. Cette configuration se rencontre principalement dans des applications spécialisées comme les voitures de sport et les moteurs d'avion, où les avantages en termes d'équilibre et d'encombrement compensent la complexité accrue.
Les blocs-cylindres radiaux , principalement utilisés dans l'aéronautique, disposent plusieurs cylindres autour d'un vilebrequin central. Cette conception offre un excellent refroidissement et un rapport poids/puissance optimal, mais requiert des techniques de fabrication spécialisées.
Matériaux et fabrication des blocs-cylindres
Le choix des matériaux et des procédés de fabrication a un impact significatif sur les performances, la durabilité et le coût du moteur dans différentes applications.
Blocs-cylindres en fonte
Les blocs en fonte offrent une résistance, une durabilité et des propriétés d'amortissement des vibrations supérieures, ce qui les rend idéaux pour les moteurs à usage intensif et les applications commerciales . L'excellente résistance à l'usure du matériau permet un contact direct du piston avec les parois du cylindre sans nécessiter de chemises de cylindre séparées.
Les propriétés thermiques de la fonte assurent une bonne rétention de chaleur , un atout pour les moteurs diesel qui nécessitent des températures de compression élevées pour une combustion optimale. Ce matériau offre également une excellente usinabilité et une facilité de réparation , ce qui le rend idéal pour les applications de longue durée.
Blocs-cylindres en alliage d'aluminium
Les blocs en alliage d'aluminium permettent une réduction de poids significative par rapport à la fonte, diminuant généralement la masse totale du moteur de 40 à 50 %. Ce gain de poids améliore le rendement énergétique et la tenue de route du véhicule, tout en offrant une conductivité thermique supérieure pour une meilleure dissipation de la chaleur.
La plupart des moteurs modernes de voitures particulières utilisent des blocs en aluminium avec des chemises de cylindre en acier ou des traitements de revêtement spéciaux pour assurer une résistance à l'usure adéquate. La construction en aluminium exige des procédés de fabrication plus sophistiqués , mais permet de concevoir des moteurs légers, conformément aux normes d'efficacité actuelles.
Processus de manufacture
La production d'un bloc-cylindres commence par le moulage dans des fonderies spécialisées, selon les techniques de moulage au sable ou de moulage sous pression, en fonction du matériau et du volume requis. Le procédé de moulage crée la structure de base du bloc, comprenant les alésages des cylindres, les passages de liquide de refroidissement et les galeries d'huile.
Après la coulée, des opérations d'usinage poussées permettent d'obtenir les surfaces précises nécessaires au bon fonctionnement du moteur. Les centres d'usinage à commande numérique réalisent l'alésage des cylindres, le surfaçage du plan de joint et l'usinage des alésages de paliers afin d'atteindre les tolérances serrées indispensables à un fonctionnement fiable.
Les procédures de contrôle qualité comprennent l'inspection dimensionnelle , les essais de pression des circuits de liquide de refroidissement et d'huile, ainsi que la vérification de l'état de surface afin de garantir que chaque bloc réponde aux exigences de spécification.
Relation du bloc-cylindres avec les autres composants du moteur
Le bloc-cylindres interagit avec pratiquement tous les principaux composants du moteur, ce qui nécessite une ingénierie précise pour garantir un fonctionnement et une étanchéité corrects.
Intégration de la culasse
La culasse est boulonnée à la surface du bloc-cylindres, formant la partie supérieure de chaque chambre de combustion. Le joint de culasse assure l'étanchéité entre ces composants tout en compensant les différences de dilatation thermique entre les matériaux.
La culasse contient le système de distribution, les bougies d'allumage et souvent les arbres à cames qui contrôlent le flux d'air admis et de gaz d'échappement.
Cette interface critique doit maintenir une étanchéité parfaite sous des variations extrêmes de pression et de température, tout en permettant des coefficients de dilatation thermique différents entre la culasse en aluminium et le bloc en fonte dans de nombreux moteurs.
Carter d'huile et système de lubrification
Le carter d'huile est fixé sous le bloc-moteur et constitue le réservoir d'huile moteur . Les galeries d'huile à l'intérieur du bloc distribuent l'huile sous pression, produite par la pompe, aux paliers principaux, aux coussinets de bielle et aux autres pièces lubrifiées. Le bouchon de remplissage d'huile permet d'effectuer les vidanges tout en maintenant la pression du système.
Connexion de transmission
Le carter d'embrayage du bloc-moteur sert de point de fixation pour la transmission et abrite le volant moteur . Cette liaison doit transmettre le couple moteur tout en maintenant un alignement précis entre le vilebrequin et l'arbre d'entrée de la transmission.
Problèmes courants de bloc-cylindres et solutions
Comprendre les problèmes courants permet d’identifier les problèmes à un stade précoce et de mettre en œuvre des solutions appropriées avant que des dommages importants ne surviennent.
Usure de l'alésage du cylindre
Avec le temps, le frottement entre les pistons et les parois des cylindres engendre une usure qui réduit la compression et entraîne une consommation d'huile. Une usure légère peut être corrigée par un rodage qui restaure l'état de surface, tandis qu'une usure importante nécessite un réalésage pour accueillir des pistons surdimensionnés ou la pose de chemises de cylindre.
Des vidanges d'huile régulières et des procédures de préchauffage appropriées minimisent l'usure des cylindres en assurant une lubrification adéquate et en prévenant les chocs thermiques sur les parois des cylindres.
Fissuration et dommages structurels
Les fissures du bloc-cylindres résultent généralement d' une surchauffe , du gel du liquide de refroidissement ou de contraintes mécaniques excessives. Les petites fissures situées dans des zones non critiques peuvent être réparées par soudage ou par des procédés de réparation spécialisés, mais les fissures structurelles importantes nécessitent généralement le remplacement du bloc.
Un entretien adéquat du liquide de refroidissement et la prévention des surchauffes importantes permettent d'éviter la plupart des problèmes de fissures. Une inspection régulière lors de l'entretien courant permet de détecter les problèmes naissants avant qu'ils ne provoquent des pannes catastrophiques.
Corrosion du système de refroidissement
La corrosion dans les conduits de refroidissement restreint le débit et réduit l'efficacité du refroidissement, ce qui peut entraîner une surchauffe et des dommages au moteur. Un remplacement régulier du liquide de refroidissement à l'aide d'un mélange antigel adapté prévient la corrosion tout en maintenant des propriétés de transfert thermique optimales.
Les procédures de nettoyage professionnelles peuvent éliminer les dépôts de corrosion modérés, mais les cas graves peuvent nécessiter une réparation du passage ou un remplacement du bloc en fonction de l'étendue des dommages.
Entretien et inspection du bloc-cylindres
Un entretien approprié prolonge la durée de vie du bloc-cylindres et prévient les problèmes courants qui entraînent des réparations coûteuses.
Procédures de maintenance de routine

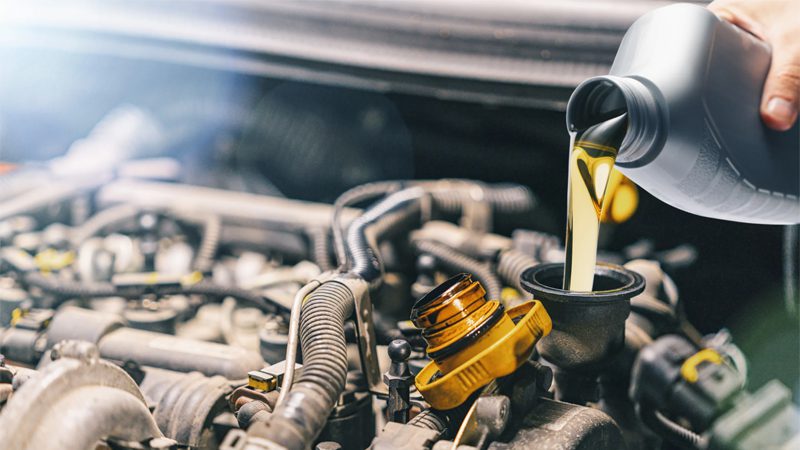

La vidange régulière de l'huile moteur prévient l'accumulation de boues dans les conduits d'huile et assure une lubrification optimale de toutes les pièces mobiles. Le filtre à huile doit être remplacé à chaque vidange afin de garantir une lubrification propre dans tout le moteur.
L'entretien du système de refroidissement comprend le remplacement périodique du liquide de refroidissement , la vérification du thermostat et un test de pression pour garantir l'intégrité du système. La pompe à eau et les composants associés doivent être inspectés afin de détecter toute fuite ou usure lors des entretiens réguliers.
Techniques d'inspection
L'inspection visuelle lors des vidanges d'huile permet de déceler les fuites externes, l'apparition de fissures ou des anomalies d'usure. L'inspection interne nécessite un équipement spécialisé, notamment des endoscopes pour l'examen des cylindres et des appareils de test de pression pour la vérification du système de refroidissement.
Les procédures de diagnostic professionnelles peuvent inclure un contrôle par magnétoscopie ou un contrôle par ressuage afin de révéler des microfissures invisibles lors d'un contrôle de routine. Ces techniques avancées permettent d'identifier les problèmes naissants avant qu'ils n'entraînent une panne moteur.
Mesures préventives
Le maintien de températures de fonctionnement adéquates prévient les contraintes thermiques susceptibles de fissurer les blocs-cylindres ou de déformer les surfaces d'étanchéité. Éviter les variations brusques de température lors des phases de montée et de descente en température réduit les chocs thermiques sur les composants du moteur.
L’utilisation de qualités de carburant appropriées et le maintien d’une filtration d’air propre empêchent la contamination de la combustion qui peut accélérer l’usure de l’alésage du cylindre et endommager d’autres composants du moteur.
Applications dans différentes industries
Les blocs-cylindres de moteur servent à diverses applications au-delà de l'utilisation automobile, chacune nécessitant des caractéristiques de conception et des propriétés matérielles spécifiques.
Les applications automobiles
Les moteurs des voitures particulières utilisent des blocs-moteurs en aluminium léger, optimisés pour une consommation de carburant réduite et le respect des normes d'émissions . Ces moteurs offrent un équilibre entre les exigences de performance et les attentes de durabilité pour les usages courants.
Les camions et autobus commerciaux utilisent des blocs moteurs robustes en fonte, conçus pour un fonctionnement continu à charge élevée et des intervalles d'entretien prolongés . Ces applications privilégient la durabilité et la facilité de réparation à la réduction du poids.
Applications industrielles et marines
Les groupes électrogènes industriels et les moteurs stationnaires utilisent des blocs moteurs fortement renforcés, conçus pour un fonctionnement continu sous charges constantes. Ces applications exigent une durabilité et une facilité d'entretien maximales pour les fonctions critiques de production d'énergie.
Les moteurs marins intègrent des matériaux résistants à la corrosion et des systèmes de refroidissement spécialisés pour supporter les conditions difficiles de l'eau salée. Les blocs-moteurs doivent résister à un fonctionnement continu tout en fournissant une puissance fiable pour la propulsion du navire.
Applications de performance spécialisées
Les moteurs de course utilisent des matériaux de pointe et des techniques de fabrication spécialisées pour optimiser la puissance tout en minimisant le poids. Ces blocs intègrent souvent des caractéristiques telles que des chemises de cylindre sèches, des circuits de refroidissement intégrés et des structures de paliers renforcées pour résister aux conditions de fonctionnement extrêmes.
Les moteurs d'avion doivent être de construction légère et présenter des normes de fiabilité exceptionnelles . Les blocs-cylindres doivent fonctionner efficacement sur une large plage d'altitudes et de températures, tout en respectant des limites de poids strictes.
Conclusion
En résumé, le bloc-cylindres est l'élément central qui alimente tous les systèmes, des véhicules aux machines industrielles. Son rôle dans la conversion efficace de la puissance mécanique est crucial pour la fiabilité du moteur.
La compréhension de sa conception, de ses matériaux et de ses besoins d'entretien garantit la fiabilité du moteur à long terme. Qu'il s'agisse de moteurs automobiles ou industriels, un entretien approprié et régulier est essentiel pour éviter des pannes coûteuses.
